无损检测

在现代工业生产与质量控制领域，无损检测技术发挥着不可或缺的作用，它能够在不损害被检测对象的前提下，精准探测其内部及表面的缺陷，为产品质量和安全提供坚实保障。常用无损检测方法包括：

射线检测（RT）：利用X射线穿透物体时，因物体内部结构和缺陷对射线吸收程度不同，导致透射射线强度产生差异，进而在探测器或胶片上形成不同灰度影像，以此来识别缺陷。此方法的优点是能够直观呈现物体内部结构和缺陷形状，检测结果具有较高的准确性和可靠性；缺点是检测成本相对较高，且射线对人体有一定危害，需要严格的防护措施。

超声检测（UT）：通过发射高频超声波进入被检测物体，当超声波遇到缺陷或不同介质界面时会发生反射、折射和散射等现象，接收并分析这些反射波的特征，如幅度、传播时间等，从而判断缺陷的位置、大小和性质。常用于检测金属材料、焊接件内部缺陷，像桥梁钢结构的焊缝检测。其优势在于检测灵敏度高，可检测出微小缺陷，对面积型缺陷的检出率高，且检测速度较快；不足是对操作人员的技术水平要求较高，检测结果受耦合剂、被检测物体表面粗糙度等因素影响较大。

磁粉检测（MT）：仅适用于铁磁性材料，对其施加磁场后，材料表面或近表面缺陷处会产生漏磁场，撒上磁粉后，磁粉会被漏磁场吸附，形成清晰可见的磁痕，从而显示出缺陷的位置和形状。比如在机械制造中，对齿轮、轴等零部件进行表面裂纹检测。该方法操作简便、成本低、检测速度快，能快速发现表面和近表面缺陷；但局限性在于只能检测铁磁性材料，对缺陷深度的判断不够准确。

在线咨询

能力概况

我们配备多种先进的无损检测仪器设备，包括日本岛津的X射线台式CT系统XSeeker 8000、英国声纳Sonatest的人机交互探伤仪Wave、上海拓丰的磁粉探伤仪CDX-III+D,A,E,O探头等，可满足多种行业、多种材料和多种结构的无损检测需求。在材料科学领域，无论是对金属材料微观结构的研究，还是对复合材料内部缺陷的检测，都能提供专业、准确的无损检测服务。

仪器设备

1.岛津X射线台式CT系统XSeeker 8000是一款小型、高输出的微焦点X射线CT系统，可对金属制品、树脂制品、电子产品等进行内部结构的三维无损观察和分析。

功能特点

· 设计紧凑：采用小型台式结构，尺寸为W893mm×D650mm×H526mm，重量约290kg，可直接放置于实验台或常规工作桌面，节省空间且便于移动。像模式，适应不同样品的分析需求。

· 高功率X射线：这款高性能X射线检测设备，能产生高能量的X射线，有效穿透被检测物体，它搭载160kV高输出X射线发生装置，可穿透约100mm铝、20mm铁等金属材质，能兼顾树脂制品与金属工件的检测需求。

· 操作简便：仅需选择材质、分辨率模式，即可启动检测，无需复杂校准或参数调整。拍摄完成后自动生成多平面重建（MPR）图像与三维渲染（VR）图像，支持任意剖面观察与尺寸测量。

· 图像质量高：配备50μm像素 pitch的平板探测器，最大输入分辨率约560万像素，最小分辨率达0.1毫米，可清晰捕捉细微问题。

技术参数

技术指标	参数范围
X射线发生器输出	160kV，1.2mA。
最大可搭载工件尺寸	SRD=475mm时，为φ300mm×H320mm；SRD=550mm时，为φ150mm×H320mm，最大载荷重量均为10kg。
最大CT扫描区域	SRD=475mm时，为φ85mm×H70mm；SRD=550mm时，为φ100mm×H80mm。
空间分辨率	100μm（SRD=550mm时）。
CT数据采集时间	12秒或5分钟。

在材料科学领域的应用

· 铝压铸件缺陷检测：可通过MPR图像精准定位铝压铸件内部气孔的位置与大小，利用VR模式以立体视角辅助评估缺陷影响，助力优化铸造工艺。

· 树脂成型品组装验证：能直观观察树脂制品中橡胶部件的形态、部件啮合状态及数量完整性，确保结构稳定性，减少因组装缺陷导致的返工成本。

· 电子产品故障分析：可清晰呈现电子产品内部元件的连接状态，在设备损坏或烧毁时，通过CT图像快速锁定故障元件，缩短溯源时间，提升研发与售后效率。

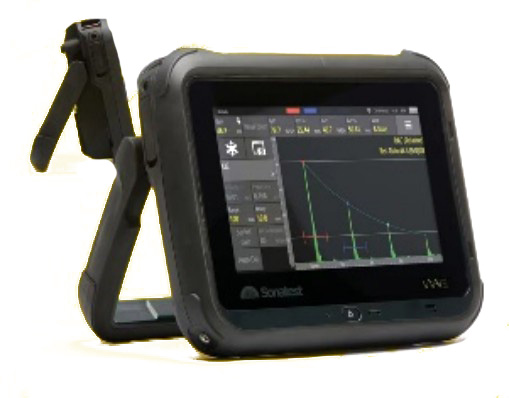

2.Sonatest Wave是英国Sonatest公司推出的新一代人机交互式（HCI）超声波探伤仪，它集成了最新技术，在超声波无损检测设备市场具有创新性。Wave探伤仪采用工业多点触摸屏，操作如同手机一样简单，其可定制的人机交互界面优化了日常检测工作流程，独特的嵌入交互式扫描计划，具有路径跟踪功能和模拟工具，可整合检测结果。

功能特点

· 采用独特的UTouch技术，多点触控屏幕操作简便，且能有效区分耦合剂和手指，避免误操作。

· 拥有多达50个超声应用程序，允许操作员根据特定检测步骤定制用户界面，优化工作流程，减少错误。

· 拥有交互式扫描计划，可再现复杂零件的几何图形，如曲面和T型接头，结合实时路径跟踪功能，有助于区分真实缺陷反射和零件几何形状反射，减少误判；支持WiFi功能，可在现场任何地方访问，便于数据传输、应用程序安装和管理校准日期以及软件版本。

技术参数

脉冲电压为100-500V，动态范围为120dB，脉冲重复频率最高达1500PRF，电池续航时间为10小时，重量约1.7kg，防护等级为IP67。

在材料科学领域的应用

可用于检测金属材料的焊缝质量，如汽车零部件中的铝合金轮毂和转向节等的焊缝检测。还可用于复合材料的检测，如检测碳纤维板的分层和疏松等缺陷，配合Dryscan功能和滚轮探头，无需耦合剂即可实现检测。此外，对于铸铁、铸铝等铸件材料，Wave探伤仪可以检测其内部是否存在气孔、砂眼、缩孔等缺陷，帮助优化铸造工艺，提高铸件质量。还可在制造业中用于各种金属零部件的内部缺陷检测，提高产品质量检测效率和准确性。

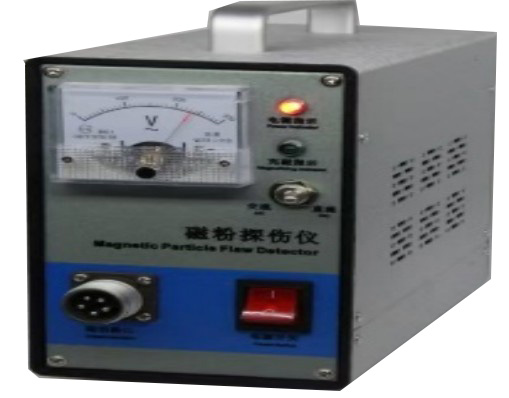

3.上海拓丰的磁粉探伤仪CDX-III是一款采用可控硅组成无触点电子电路的便携式磁粉探伤设备，操作方便、安全，对被探工件的裂纹显示清晰、性能可靠。该磁粉探伤仪灵敏度高，提升力强。配备的D、A、E、O四种探头可适应不同检测需求。

①D型探头: 也称电磁轭探头，独立利用这种探头制成的设备叫CJD-D型电磁轭探伤仪。
